模拟开关:高效信号复用的理想选择
在混合信号电路设计中,高精度ADC(模数转换器)的引脚资源通常非常有限且成本高昂。然而,当系统需要同时采集多路模拟信号(如温度、压力、光强等)时,直接为每一路信号配备独立ADC显然不现实。此时,74LVC1G3157单刀双掷模拟开关可成为您的“信号管理专家”,通过高效复用技术,显著降低系统成本与空间占用。
一、模拟开关的核心价值
1.1 什么是模拟开关?

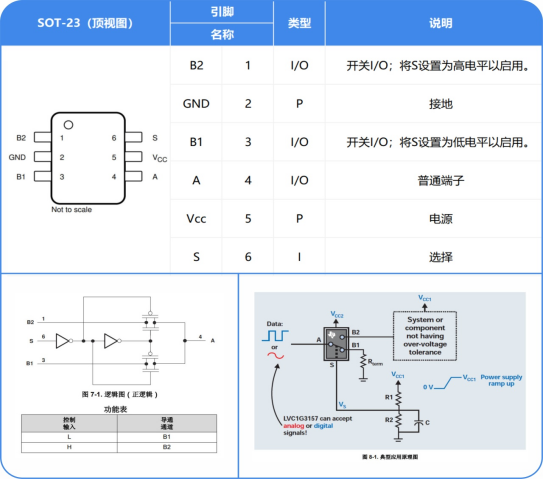

74LVC1G3157是一款单刀双掷(SPDT)模拟开关,其核心功能类似于一个电子“信号分流器”:
·公共端(COM):信号输入/输出的核心节点。
·双通道选择(A/B):通过控制引脚(S)切换信号路径,支持模拟与数字信号传输(供电电压范围内)。
1.2 为什么选择模拟开关?
成本优化:单开关替代多ADC,降低硬件成本。
空间节省:减少PCB布局复杂度,适合紧凑型设计。
灵活性提升:支持动态信号切换,适应多场景需求。
二、技术亮点:74LVC1G3157的性能优势
2.1 超低导通电阻
典型值仅5.5Ω,信号传输压降与失真极低,确保测量精度不受影响。
2.2 宽带宽支持
支持高达500MHz的信号切换,覆盖音频、视频及高速数据采集场景。
2.3 宽电压兼容性
工作电压范围1.65V至5.5V,无缝适配各类电源系统。
2.4 可靠性保障
·超高一致性:批次内芯片导通电阻差异极小,保障批量产品性能稳定。
·低串扰设计:未选通信号对当前测量无干扰,提升系统信噪比。
三、核心应用场景
3.1 多路信号复用
通过一个模拟开关,将 4 路、8 路甚至更多传感器信号轮流接入单一 ADC 引脚,显著减少 ADC 数量需求,尤其适用于多参数采集场景。如案例3.1
3.2 可编程增益放大(PGA)
在运放反馈回路中切换电阻,实现量程自动调整,提升动态测量范围。
3.3 通信接口切换
支持 USB 与 UART 等接口的硬件级切换,简化系统设计,适配多设备通信场景。
3.1案例展示

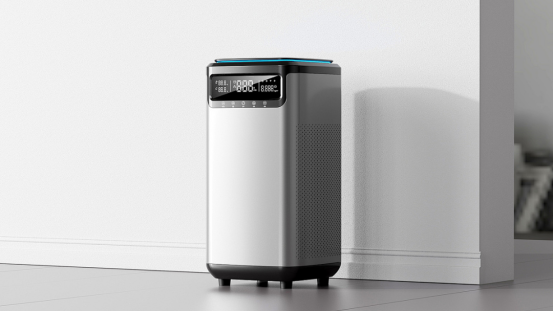

智能网关采集 8 路传感器信号(温湿度、光照、甲醛、PM2.5、CO₂等),每路用独立 ADC,增 30% 硬件成本、25% PCB 空间。采用 3 片 74LVC1G3157 级联 8 路信号切换,仅需 1 颗 12 位 ADC 即可采集,100Hz 切换频率满足实时监测需求。其 5.5Ω 超低导通电阻,确保模拟信号失真率 < 0.1%,保障测量精度不受影响。
3.2案例展示
无创血压计需测量0-300mmHg血压信号(对应低压0-50mV/高压0-5V),通过74LVC1G3157在运放反馈回路切换1kΩ(100倍高增益)与10kΩ(10倍低增益)电阻:低压时用1kΩ精准采集微弱信号,高压时用10kΩ避免信号饱和。该器件1.65V-5.5V宽压兼容血压计3.3V供电,超高一致性确保多批次产品测量精度偏差<±2mmHg。
3.3案例展示

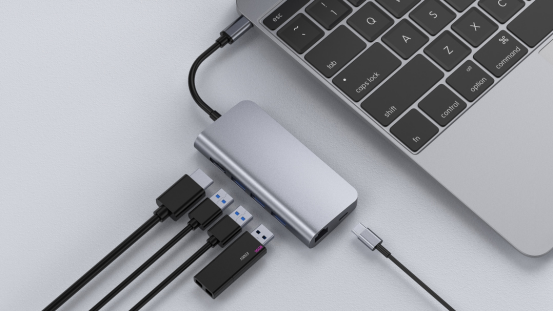

便携式数据采集器兼容电脑USB 2.0(480Mbps高速传输)与现场单片机UART(115200bps指令交互)。通过74LVC1G3157实现USB与UART信号硬件切换,GPIO引脚控制通道:电脑端切USB传数据,单片机端切UART完成指令交互与采集。开关响应时间<1μs,无信号丢失,无需额外隔离电路,既简化便携化设计,又有效降低电源功耗。
四、我们的承诺:不止于芯片供应
4.1 技术支持深度化
提供信号链设计咨询,协助优化系统架构。
定制化应用笔记,加速产品开发周期。
4.2 品质保障体系
依托自主工厂的精密制造能力,确保每一颗芯片均通过严格测试,满足高可靠性需求。
在追求高集成度与高性能的电子设计时代,74LVC1G3157模拟开关已成为工程师优化系统成本、提升灵活性的关键工具。选择我们的产品,不仅获得一颗高性能芯片,更将收获专业的技术伙伴与全程设计支持。立即联系我们,开启更智能、更高效的信号管理之旅!
