在复杂的数字电路世界中，数据如同川流不息的车辆，在连接各个芯片的“城市道路”——总线上飞驰。当多个设备需要共享同一条数据通道时，如果没有一位高效的“交通指挥官”，混乱与拥堵将不可避免，轻则通信错误，重则系统瘫痪。而74HC245/D，正是这样一位值得信赖的“交通指挥官”——一位8位双向总线收发器，它以其卓越的性能，确保系统内的数据“交通”始终稳定、高效、井然有序。

核心绝技一：单向还是双向？一个引脚说了算！

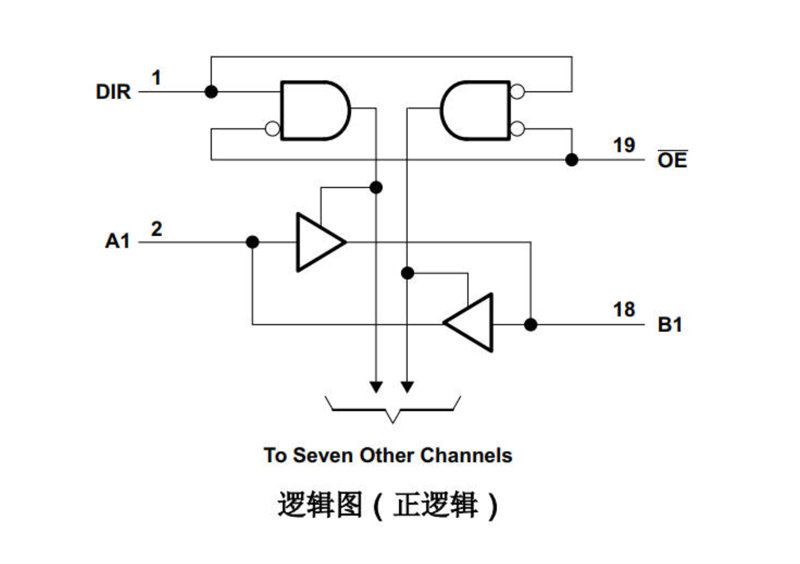

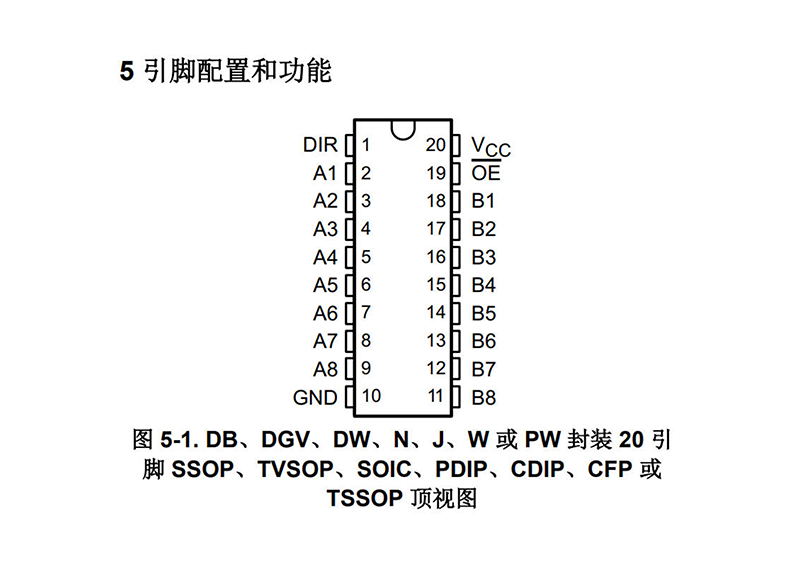

数据流的方向是总线通信的首要问题。74HC245/D通过一个简单的方向控制引脚（DIR），轻松驾驭8位数据的整体流向。

·DIR置高：数据从A端顺畅地流向B端（A → B）。

·当DIR置低：数据流立即掉头，从B端平稳地驶向A端（B → A）。

这种灵活的双向控制能力，使得CPU与外部存储器、传感器或其他外设之间的数据读写操作变得轻而易举。它就像一位经验丰富的交警，只需一个手势，就能让双向八车道的“数据车流”按照指令有序切换，极大地简化了系统设计的复杂性。

应用案例：智能仪表盘的输入/输出扩展

在一个工业智能仪表中，单片机的I/O口有限，既要读取编码器旋钮的输入，又要驱动8个LED指示灯。此时，使用一片74HC245，将A端连接单片机，B端同时连接编码器和LED。当用户旋转编码器时，设置DIR为B→A，读取输入；当需要更新指示灯时，设置DIR为A→B，输出控制信号。一片芯片，分时复用，完美解决了I/O冲突。

核心绝技二：优雅“隐身”，实现总线共享

当总线上挂载了多个设备时，如何避免大家同时“发言”造成的冲突？74HC245/D的输出使能引脚（OE） 提供了完美的解决方案。

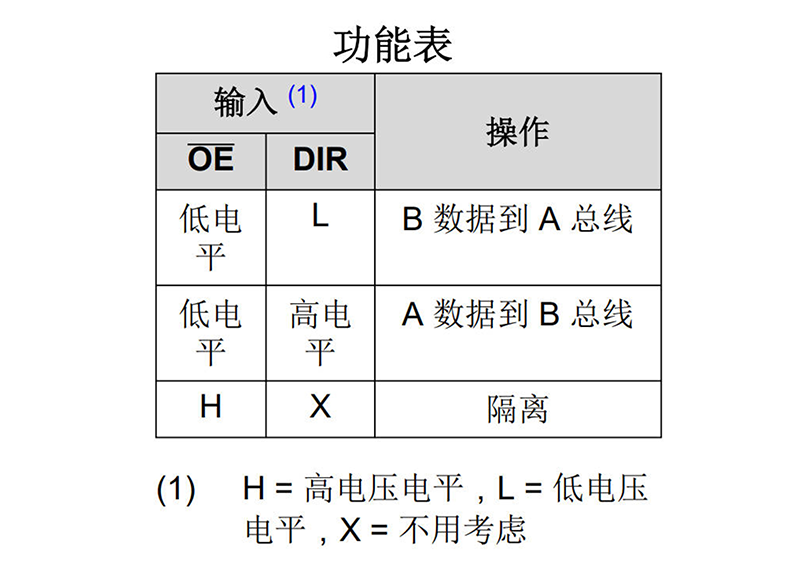

·当OE有效（低电平）：芯片正常工作，数据按DIR指示的方向传输。

·当OE无效（高电平）：所有输出立即进入高阻态（高阻抗状态）。此时，芯片对于总线而言几乎是“隐形”的，仿佛从物理连接上断开了一般。

这项“三态输出隔离”的神奇功能，允许多个74HC245或其他设备安全地挂载在同一总线上。通过分时控制各个芯片的OE引脚，系统可以确保在任何时刻，只有一个设备在“驾驶”总线，从而彻底杜绝了数据碰撞，实现了总线的多设备共享与分时复用。

应用案例：多外围设备共享数据总线

在一个老式计算机系统或复杂的工业控制器中，CPU的数据总线需要同时连接内存（RAM）、只读存储器（ROM）和外部接口芯片。每个设备都通过一片74HC245连接到总线上。CPU通过独立的OE引脚来控制它们：当需要访问RAM时，仅使能RAM对应的74HC245，其他芯片的OE引脚均置为高阻态。这样就实现了在一条数据总线上与多个设备顺序“对话”，而互不干扰。

核心绝技三：强力驱动与电压“翻译官”

除了指挥交通，这位“指挥官”还身兼两职：强力驱动者与电平转换桥梁。

·强大的驱动能力：74HC245/D能够提供高达±25mA的输出电流，这意味着它可以驱动较长的PCB走线、较多的并联负载或是需要较大电流的器件。它就像一台大功率的牵引车头，确保数据信号即使在“长途跋涉”后依然清晰、强劲，有效提升系统的抗干扰性。

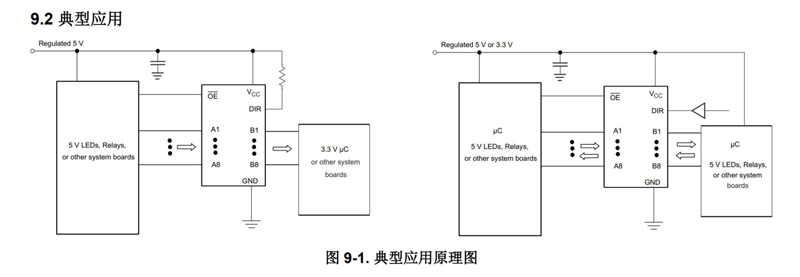

·灵活的电平转换：在现代混合电压系统中，5V器件与3.3V甚至更低电压的器件需要协同工作。74HC245/D可以轻松地在不同电压域的器件间充当“翻译官”。例如，当VCC接5V时，它能实现5V的A端与3.3V的B端之间的安全、无损的电平转换，保护低压器件免受高压损坏，是系统兼容设计的得力助手。

应用案例：5V单片机与3.3V传感器通信

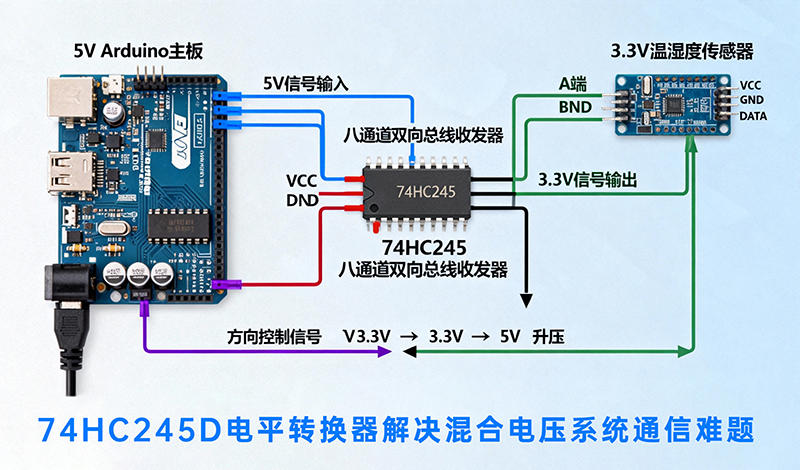

在一个由5V Arduino主板和3.3V数字传感器（如某些温湿度传感器）构成的系统中，直接将它们相连可能损坏传感器。将74HC245的VCC接5V，A端连接Arduino的5V数据线，B端连接3.3V传感器。设置合适的DIR方向，74HC245便能可靠地将5V信号转换为3.3V信号给传感器，同时也能将传感器3.3V的输出信号安全地提升至5V电平给Arduino识别，完美解决了混合电压系统的通信难题。

74HC245/D这位卓越的“交通指挥官”，以其灵活的双向控制、优雅的三态隔离、强大的驱动与电平转换能力，成为了数字系统设计中不可或缺的基础芯片。从扩展I/O口、共享总线到驱动与电平转换，这些无处不在的应用案例证明了其价值。无论是简单的单片机应用，还是复杂的多主设备通信架构，它都能为您的数据总线带来秩序、稳定与效率。

选择74HC245/D，就是为您的系统聘请了一位永不疲倦、绝对可靠的交通核心，让数据的洪流，在您的设计中畅通无阻！
