DC-DC 电源芯片凭借在电能转换过程中的高效性与可靠性，被广泛应用于各类电子产品。那么，DC-DC 电源芯片具体有哪些类型与型号？其工作原理是怎样的？在生产环节又需开展哪些测试？本文将对这些关键问题展开深度解析。
DC-DC 电源芯片的核心功能是将一种直流电压转换为另一种直流电压，这一功能对为电路不同部分提供适配电压至关重要。依据工作方式的差异，DC-DC 电源芯片大致可分为以下三类：
1. 降压型（Buck）DC-DC 电源芯片：
此类芯片能将较高的输入电压转换为较低的输出电压，常用于需降低电压的电路场景，在众多嵌入式系统与消费电子产品中均有应用。
2. 升压型（Boost）DC-DC 电源芯片：
升压型电源芯片可将较低的输入电压提升至较高的输出电压，典型应用场景为设备电池电量较低时，通过该芯片升高电池电压，保障设备持续供电。
3. 降压 - 升压型（Buck-Boost）DC-DC 电源芯片：
该类型芯片具备更灵活的电压调整能力，可根据实际需求实现升压或降压操作。相较于前两类芯片，其适用范围更为广泛，尤其适用于输入电压存在波动的应用场景。

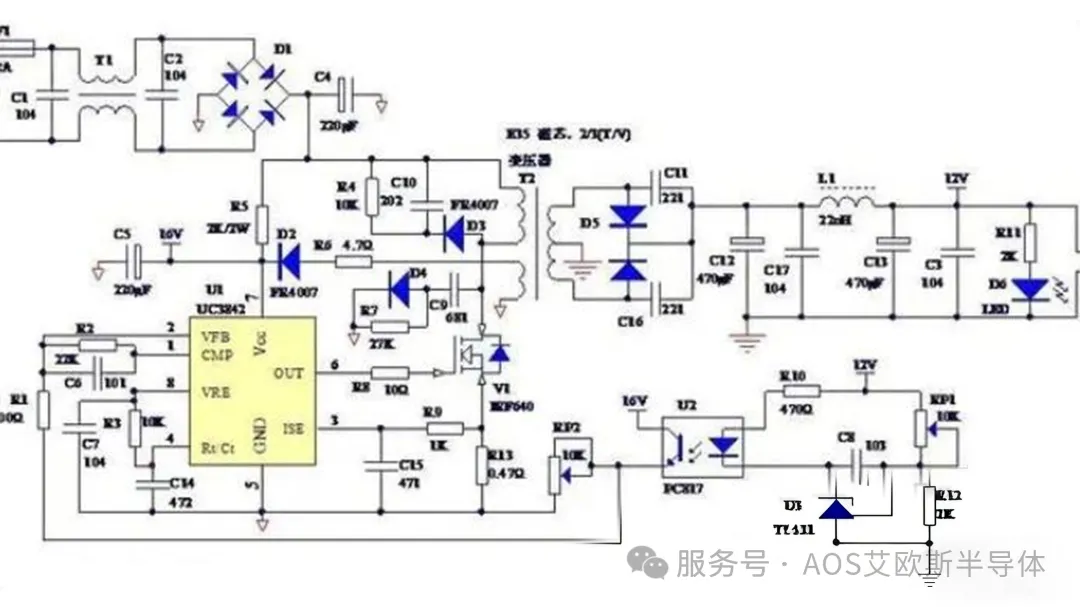

1. 误差放大器：核心作用是放大反馈电压（FB 引脚电压）与内部基准电压的差值，生成控制信号以调节 PWM（脉宽调制）输出占空比，是保障输出电压稳定的 “核心调节单元”。
2. 温度保护：当芯片工作温度超出设定阈值时，会自动停止工作，避免高温导致芯片损坏；待温度恢复至正常范围后，芯片可重新启动运行。
3. 限流保护：通过电流比较器实时监测电路电流。若电路中的电流过大，输出电压会相应降低；当电流超过下限阈值时，芯片将进入 “打嗝模式”（间歇性工作状态），以此有效保护芯片与稳压管；待过流现象消除后，打嗝模式会自动解除。
4. 软启动电路：在电源启动阶段，通过缓慢提升输出电压，大幅减小启动瞬间的浪涌电流，避免对输入电源及负载造成冲击，显著提升系统启动的可靠性。
• 核心公式：R_1 = \frac{V_{\text{out}} - V_{\text{ref}}}{V_{\text{ref}}} \times R_2（其中V_{\text{ref}}为芯片内部基准电压）
• 选型注意事项：
◦ 若R_2阻值过小，会导致电路静态电流增大，增加系统功耗；
◦ 若R_2阻值过大，会使静态电流过小，导致 FB 引脚的反馈电压对噪声更为敏感；
◦ 电阻具体阻值需严格参考芯片数据手册中的推荐范围，确保电路性能稳定。
• 核心要求：确保即使在输出电流处于最小规定值时，电感电流仍保持连续状态（避免因电流断续导致输出纹波增大）。
• 选型权衡因素：
◦ 电感值越大：输出纹波电流越小，对应的纹波电压也越低，但电感的物理体积会随之增大，串联电阻升高，且饱和电流降低；
◦ 实际选型需综合考量输出电流大小、纹波控制要求、设备体积限制等因素，具体参数可参考芯片数据手册（datasheet）中的计算公式。
• 选型核心：根据输出纹波的控制要求进行选型，需重点关注电容的等效串联电阻（ESR）、等效串联电感（ESL）及电容容量。
• 纹波影响分析：
◦ 由电容容量产生的纹波通常幅值极小，可忽略不计；
◦ 等效串联电感（ESL）产生的纹波在 300kHz~500kHz 频率以下时，影响较小，可暂不考虑；
◦ 等效串联电阻（ESR）产生的纹波与 ESR 值及流过电容的电流成正比，且电流纹波主要为开关频率的 n 次谐波（n 为正整数）。因此，需选择 ESR 值尽可能小的电容，以降低输出纹波。
DC-DC 电源芯片的工作原理主要依赖电感、电容等能量存储元件，通过这些元件的协同作用实现电流转换。以降压型（Buck）DC-DC 芯片为例，其核心工作原理是通过控制开关的高速通断，调节电流流入电感与电容的过程，先储存能量再释放能量，最终实现电压降低。
在这一过程中，通常采用 PWM（脉宽调制）技术控制开关的通断周期：当开关开启时，电流流经电感，电感将电能转化为磁能储存起来；当开关关闭时，电感储存的磁能转化为电能并释放电流，维持输出电压的稳定。这种工作方式不仅能实现高转换效率，还能有效减少输出电压的涟波（纹波）。
升压型（Boost）与降压 - 升压型（Buck-Boost）芯片的工作原理与降压型芯片类似，仅在开关控制逻辑与通断时间配比上进行细微调整，从而分别实现升压与 “升压 / 降压自适应” 的功能。
为确保 DC-DC 电源芯片的性能稳定性与使用可靠性，在研发与生产过程中需开展严苛的测试，以下是几类常见且关键的测试项目：
1. 电源效率测试：
电源效率是衡量电源芯片性能的核心指标之一。测试时，通过测量芯片的输入电压、输入电流及输出电压、输出电流，代入公式 “转换效率 =（输出功率 / 输入功率）×100%” 计算效率值，以此判断芯片在不同负载条件下的能量转换表现。
2. 负载瞬变响应测试：
该测试用于评估当负载电流突然发生变化（如负载增加或减少）时，电源芯片输出电压的波动幅度与恢复速度。良好的负载瞬变响应能力是保证下游电路稳定运行的关键，尤其适用于负载电流动态变化频繁的场景（如处理器、射频模块供电）。
3. 热性能测试：
电流流经芯片时会产生焦耳热，导致芯片温度升高。热性能测试通过模拟不同工作负载下的芯片温度分布，验证芯片在高温环境（如设备内部密闭空间、高温工况）下的工作稳定性，防止因过热导致芯片性能衰减或永久失效。
4. 电磁干扰（EMI）测试：
电源芯片工作时，开关的高速通断会产生电磁噪声，可能干扰周边电子设备（如射频电路、传感器）的正常工作。EMI 测试需依据国际（如 IEC 标准）或行业相关法规，评估芯片的电磁辐射与传导干扰水平，确保芯片符合电磁兼容性（EMC）要求。
5. 短路和过流保护测试：
为验证芯片在极端故障场景下的保护能力，需进行短路测试（模拟输出端直接短路）与过流测试（模拟负载电流超出额定值）。测试核心是确认芯片能否在故障发生时迅速触发保护机制（如停止输出、进入打嗝模式），避免电路烧毁或设备损坏。
DC-DC 电源芯片在现代电子产品中扮演着不可替代的角色，深入理解其类型划分、工作原理及测试流程，有助于优化芯片选型与电路设计，进而提升产品的性能竞争力与市场认可度。
